基板上のDIPSWの設定です。
使用されているDIPSWのスイッチNo表記が1～8の場合がありますが、マニュアルではSW0～SW7と表記しています。
通常は電源投入もしくはリセット直後にしかDIPSWの状態を読み取りません。
| スイッチ | 設定内容 | 設定値(0=OFF,1=ON) |
| SW0-2 | LRCK,BCKサンプリングレートもしくは動作モード設定 | 000:LRCK 32kHz, BCK 64fs以下 100:LRCK 32kHz 2xオーバーサンプリング(64kHz), BCK 64fs以下 010:LRCK 33.1kHz 2xオーバーサンプリング(66.2kHz), BCK 64fs以下 101:LRCK 32kHz BCK 256fs 011:テストモード LRCK 32kHz相当 1kHz sin波 111:テストモード LRCK 33.1kHz相当 1.03kHz sin波 それ以外:無効 |
| SW3 | LRCK極性設定 | 0:Lレベル時に左チャンネル入力 1:Hレベル時に左チャンネル入力(テストモード時は設定不可) |
| SW4-5 | SDAT分解能設定 | 00:16bit 10:18bit 01:20bit 11:24bit ※テストモードは設定によらず24bit固定 |
| SW6-7 | 出力サンプリングレート | 00:MODE1 32kHz 10:MODE1 48kHz 01:MODE1 96kHz 11:MODE2 96kHz(SDAT分解能設定 24bit時設定不可、テストモード不可) |

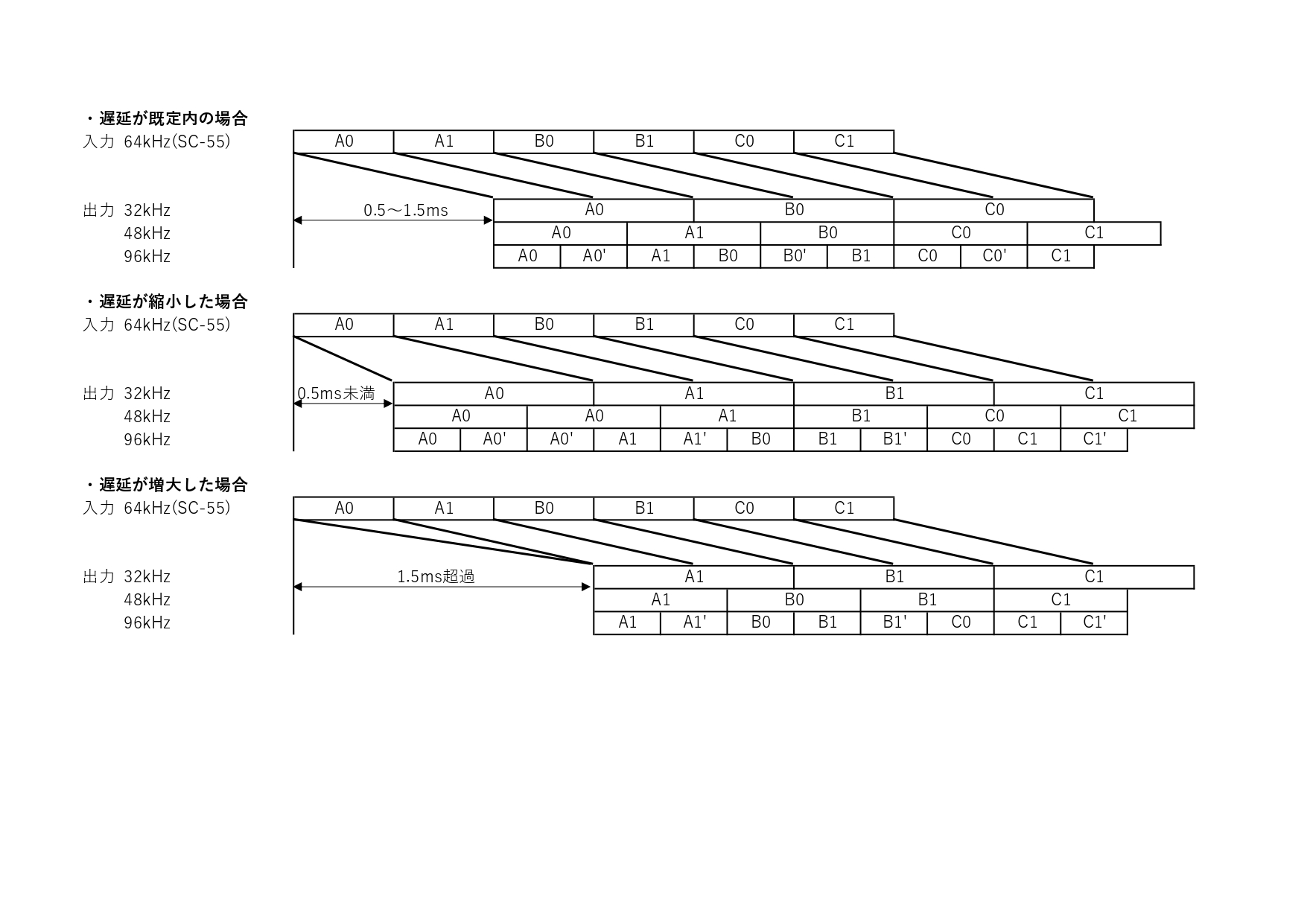

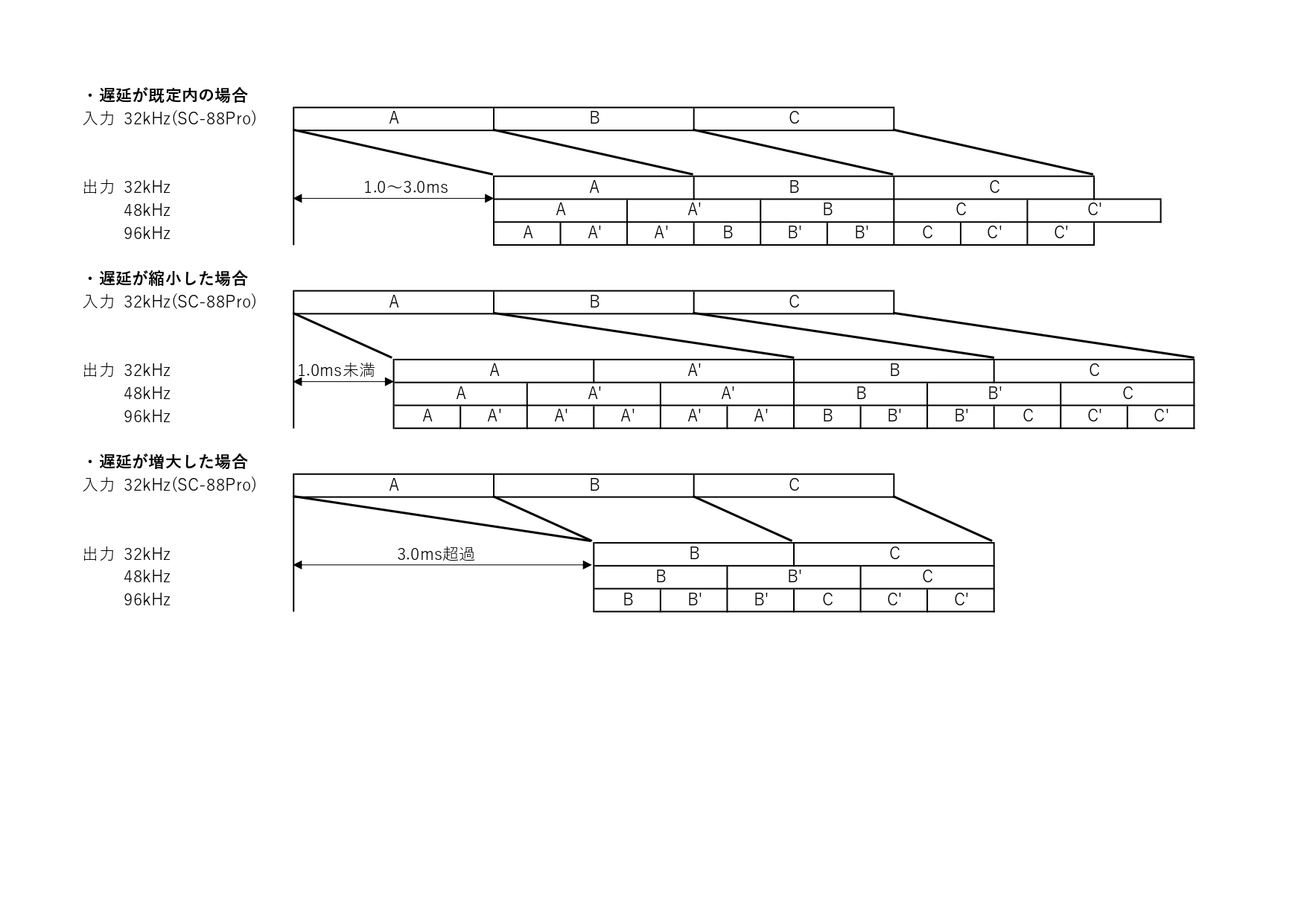

入力データ基準で入出力の同期を取るモードです。
入力データを欠落させて同期を取る場合があります。

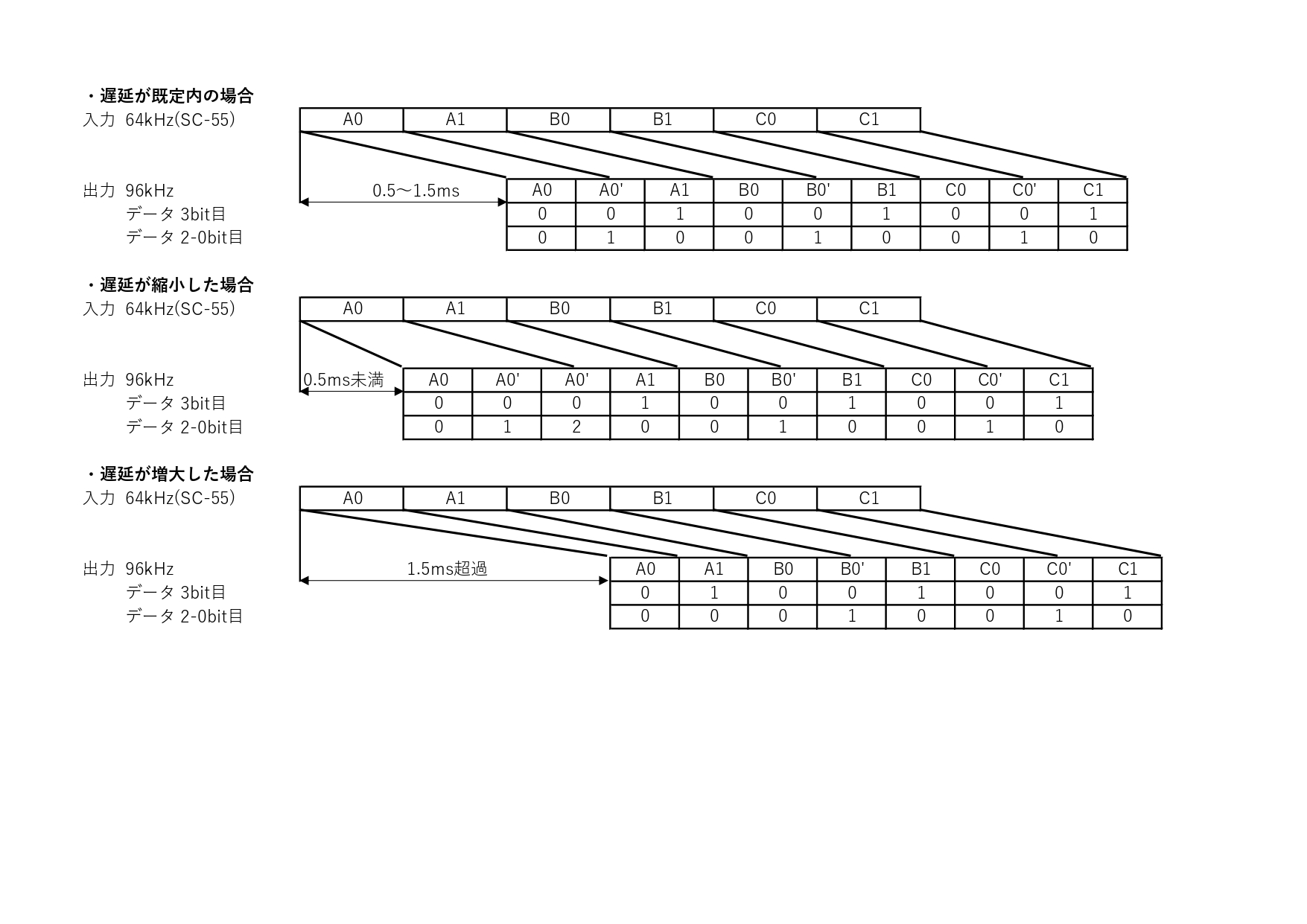

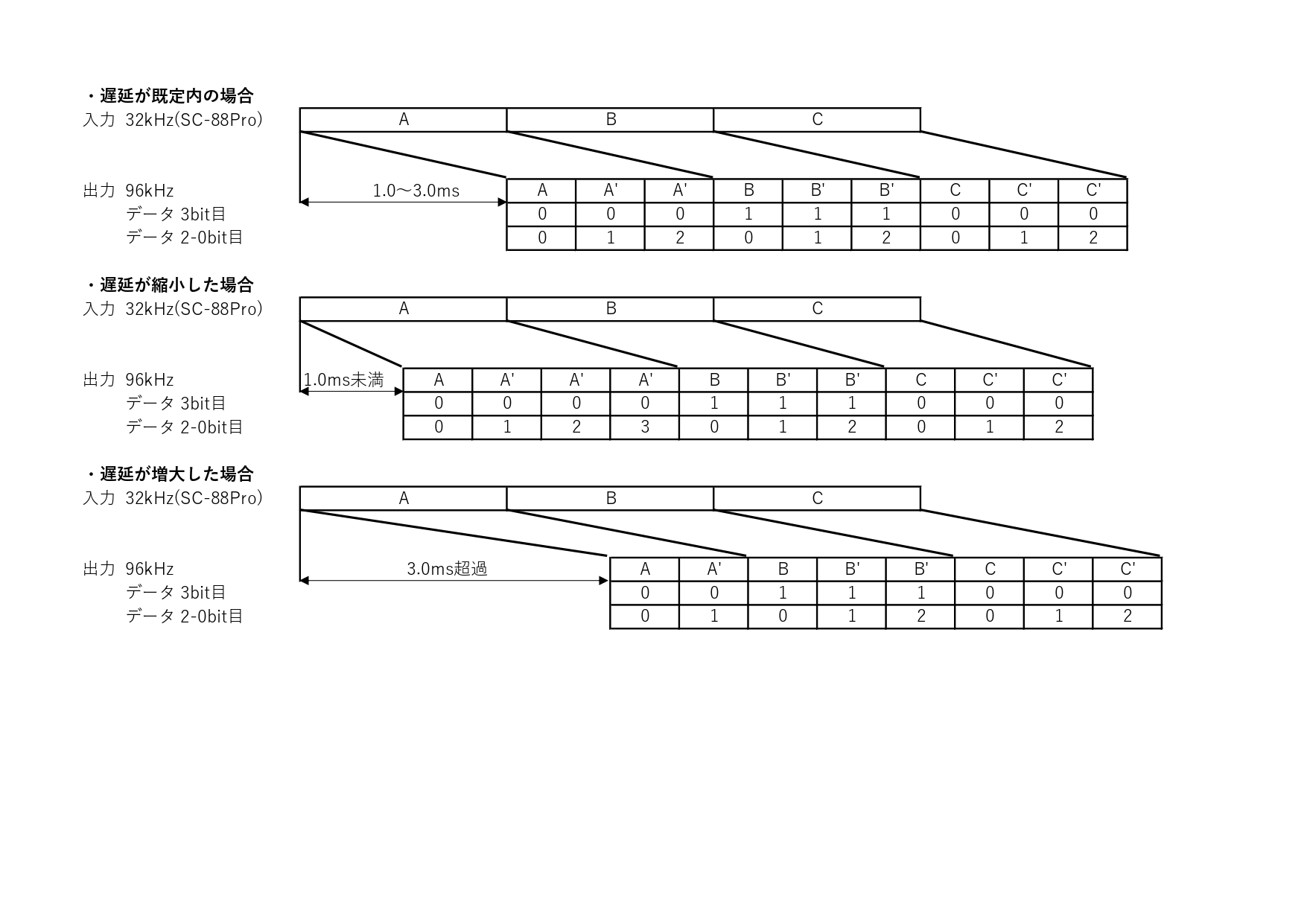

出力データ基準で入出力の同期を取るモードです。
データが重複する箇所で同期を取り、データの下位4bitにデータの欠落/重複情報を付加しているため、データを後処理することで元のデータの復元が可能です。
SPDIF出力の動作確認用に内蔵データ(sin波)を出力するモードです。
無音 5sec -> Lch 5sec -> LRch 5sec -> Rch 5sec の順番に出力します。
