機種情報/SC-55†

基板写真†

部品情報†

プローブポイント†

DAC入力波形†

概要†

• LRCK:66.66kHz(マスタークロック20MHzの300分周)のサイクルA、61.54kHz(同325分周)のサイクルBを交互に繰り返し、サイクルABセットで32kHzサイクルとなっている。
• BCK:5Mhzの断続的な信号。※LRCK=LかつSDATが有効なデータでない時にL固定となっている
• その他:DAC(uPD6376)の仕様と設定から、MSBファーストの右詰データであり、LRCK=Lの際にLch出力する16bitデータとわかる。
• 以上のことから、2倍オーバーサンプリング出力している32kHzデータであると推測できる。
  BCKが断続的なのは32kHzサイクルとの整合性をとるためと思われる。



実機信号波形†

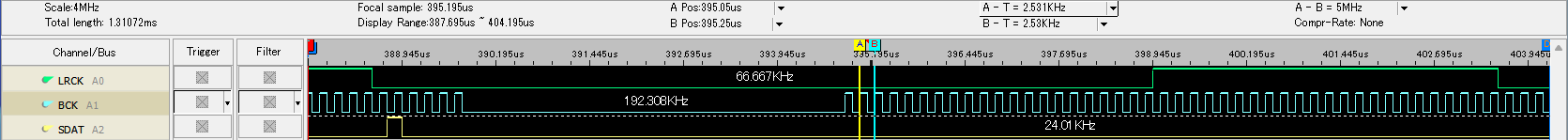

• 1サイクル分

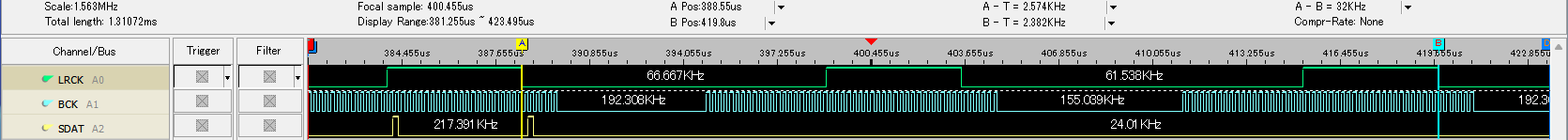

• BCK拡大
