機種情報/SC-88Pro†

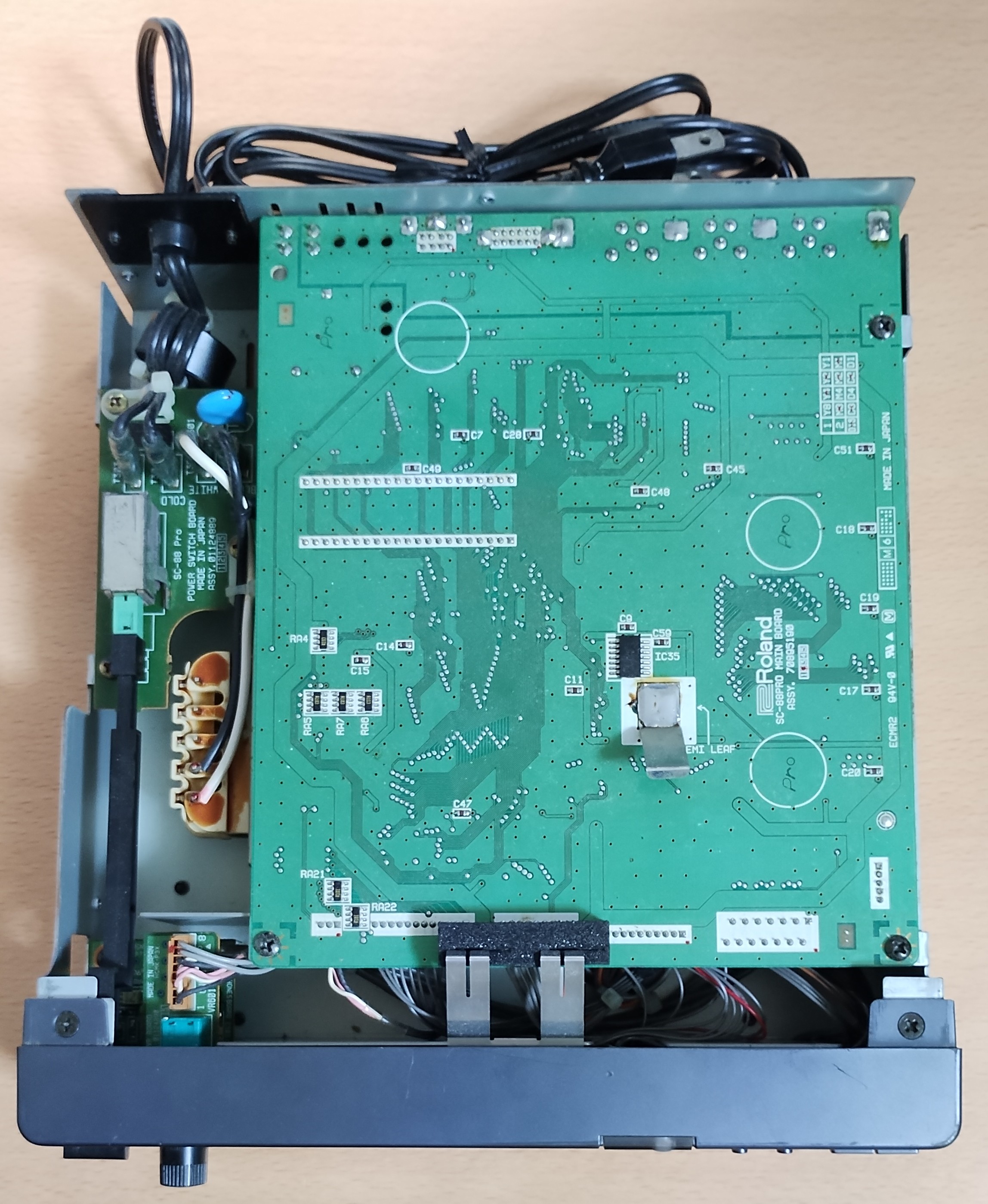

基板写真†

部品情報†

パーツ	シルクNo	型番/スペック
マスタークロック	X1	MA406 20MHz
メインCPU	IC1	HD6415108F10(H8/510)
サブクロック	X2	MA406 24.576MHz
サブCPU	IC10	M38881M2-150GP
カスタムサウンドジェネレータ	IC3	RA01-005(XP)
カスタムDSP	IC28	MB87837PF-G-BND
DAC	IC109,IC111	PCM69AU-1/T2
OUTPUT PRE-AMP1	IC110,IC112	uPC4570G
OUTPUT PRE-AMP2	IC104	uPC4570G
OUTPUT LINEOUT AMP	IC102,IC108	M5218AFP
OUTPUT PHONES AMP	IC113	NJM4556AM
INPUT OPAMP	IC103	uPC4570G

プローブポイント†

File not found: "SC-88Pro_ProbePoint.png" at page "crafts/NYA-SCDIF/機種情報/SC-88Pro"[添付]

DAC入力波形†

概要†

LRCK:32kHz
BCK:256fs(8.192MHz)
SDAT:DAC(PCM69AU)の仕様と設定から、LRCK=Hの際にLch出力する18bit MSBファーストの右詰データであることが分かる。

実機信号波形†

1サイクル分
BCK拡大
