機種情報/SC-55mkII†

基板写真†

[添付]

部品情報†

プローブポイント†

[添付]

DAC入力波形†

概要†

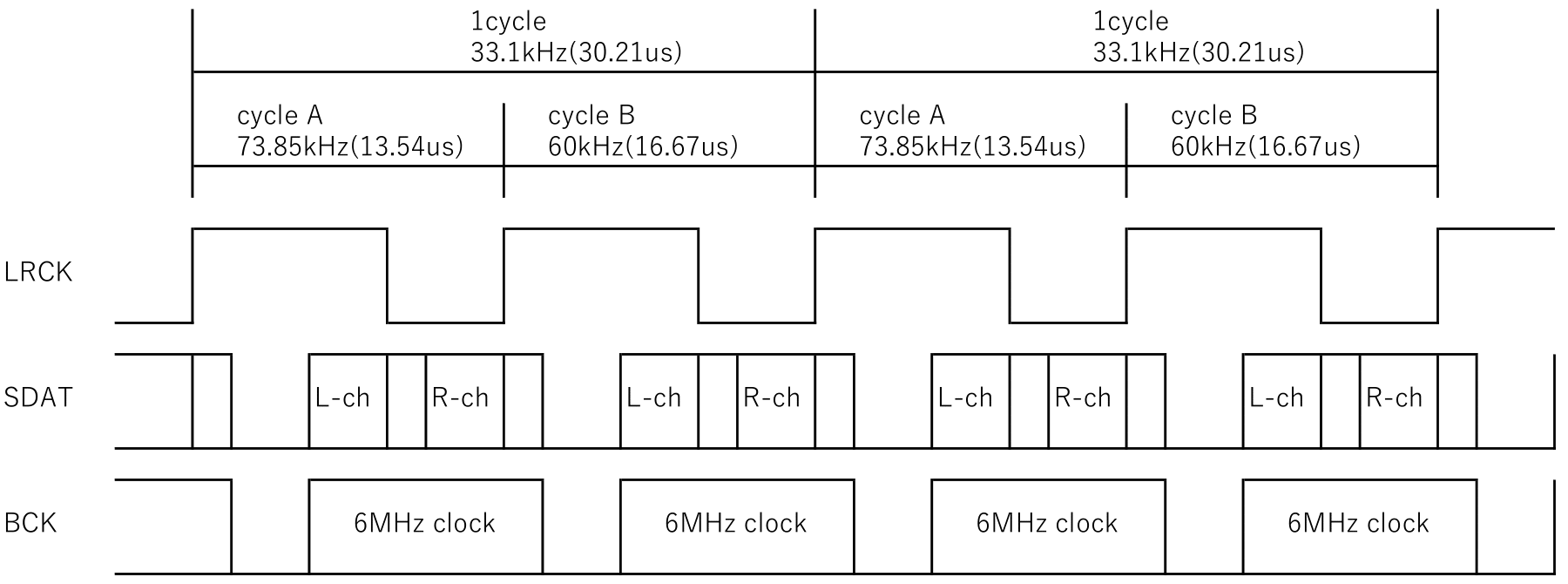

• LRCK:73.85kHz(マスタークロック24MHzの325分周)のサイクルA、60kHz(同400分周)のサイクルBを交互に繰り返し、サイクルABセットで33.1kHzサイクルとなっている。
• BCK:6Mhzの断続的な信号。※LRCK=HかつSDATが有効なデータでない時にL固定となっている
• その他:DAC(uPD63200)の仕様と設定から、MSBファーストの右詰データであり、LRCK=Hの際にLch出力する18bitデータとわかる。
• 以上のことから、2倍オーバーサンプリング出力している33.1kHzデータであると推測できる。
  BCKが断続的なのは33.1kHzサイクルとの整合性をとるためと思われる。



実機信号波形†

• 1サイクル分


• BCK拡大
