外観†

パーツ写真説明

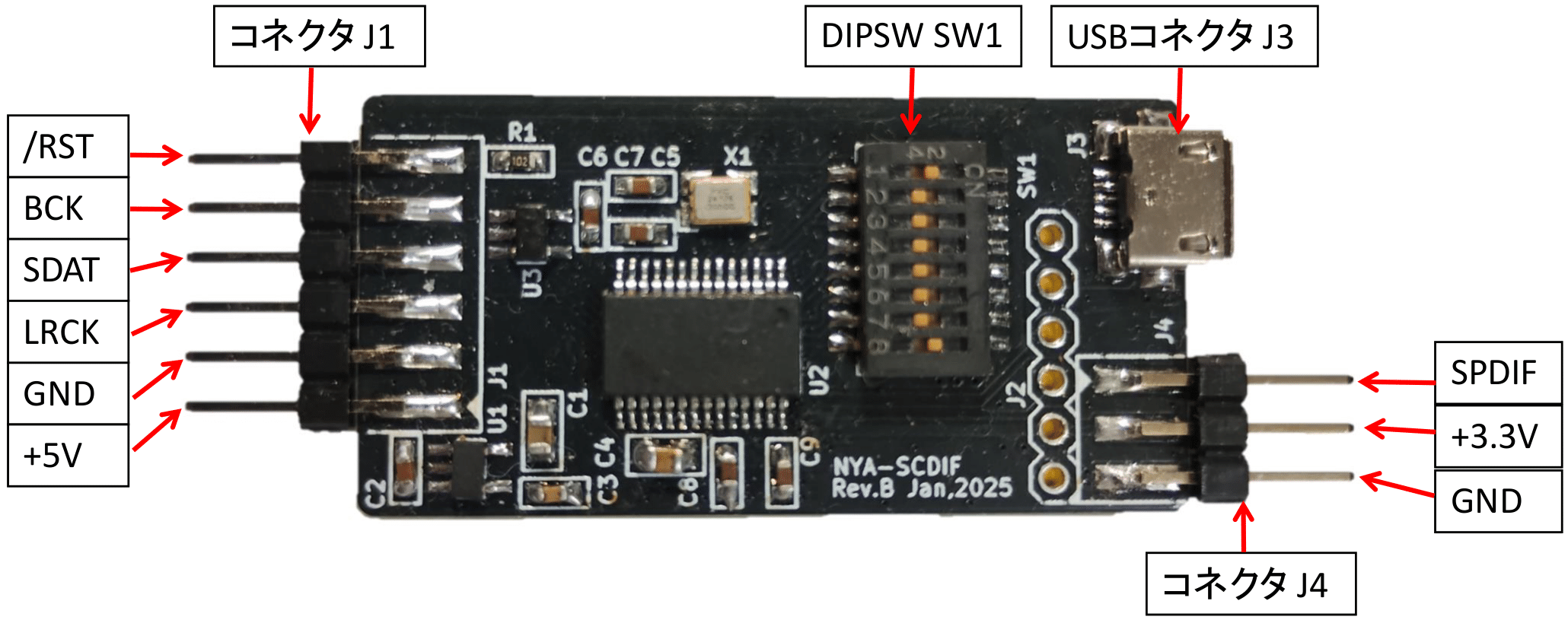

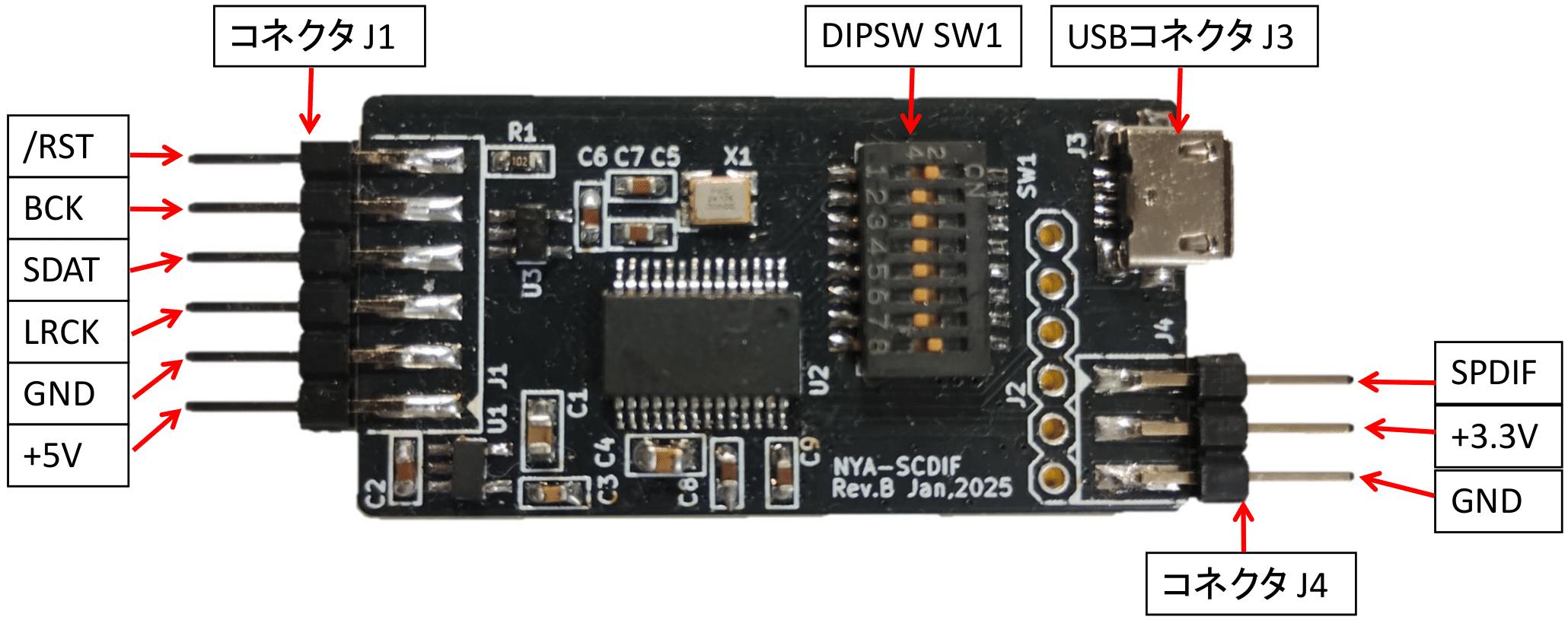

メイン基板surface_pcb.pngコネクタJ1：入力ケーブルを接続します
コネクタJ4：出力ケーブルを接続します

裏面に固定用の両面テープが貼り付けてあります

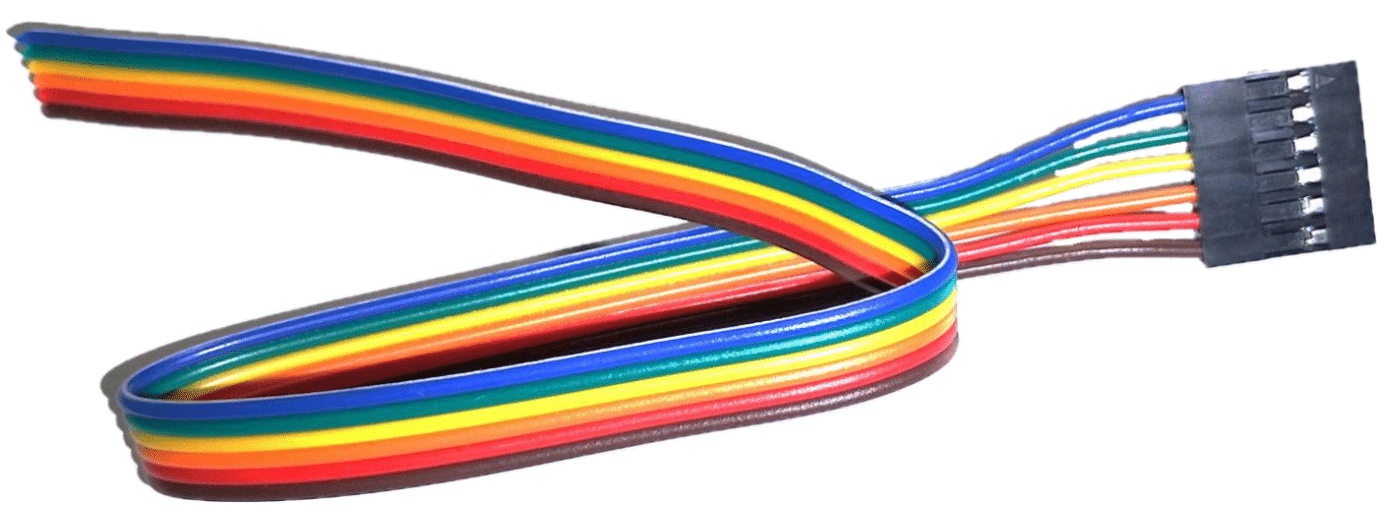

入力ケーブルsurface_input.png※ケーブル色は異なる可能性があります

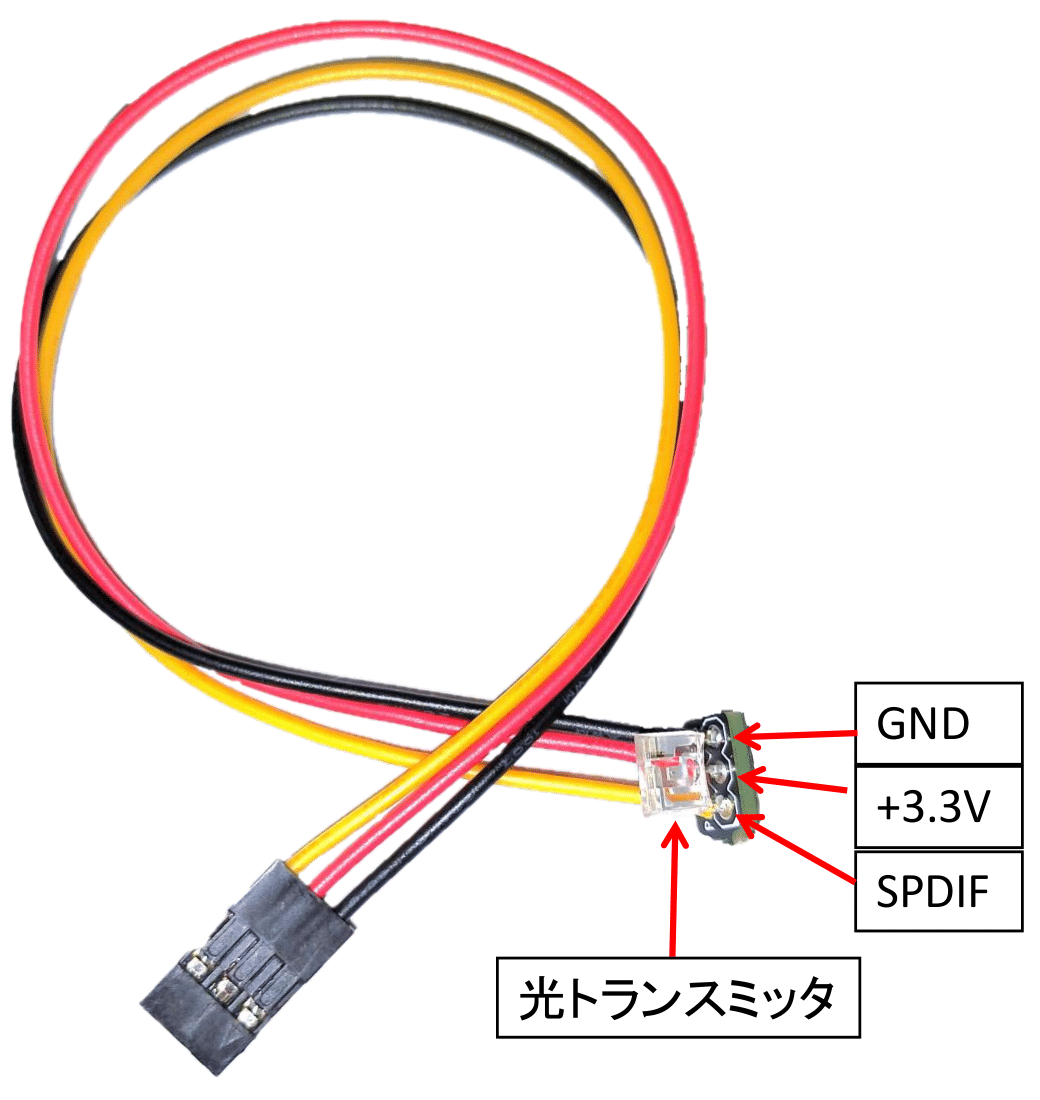

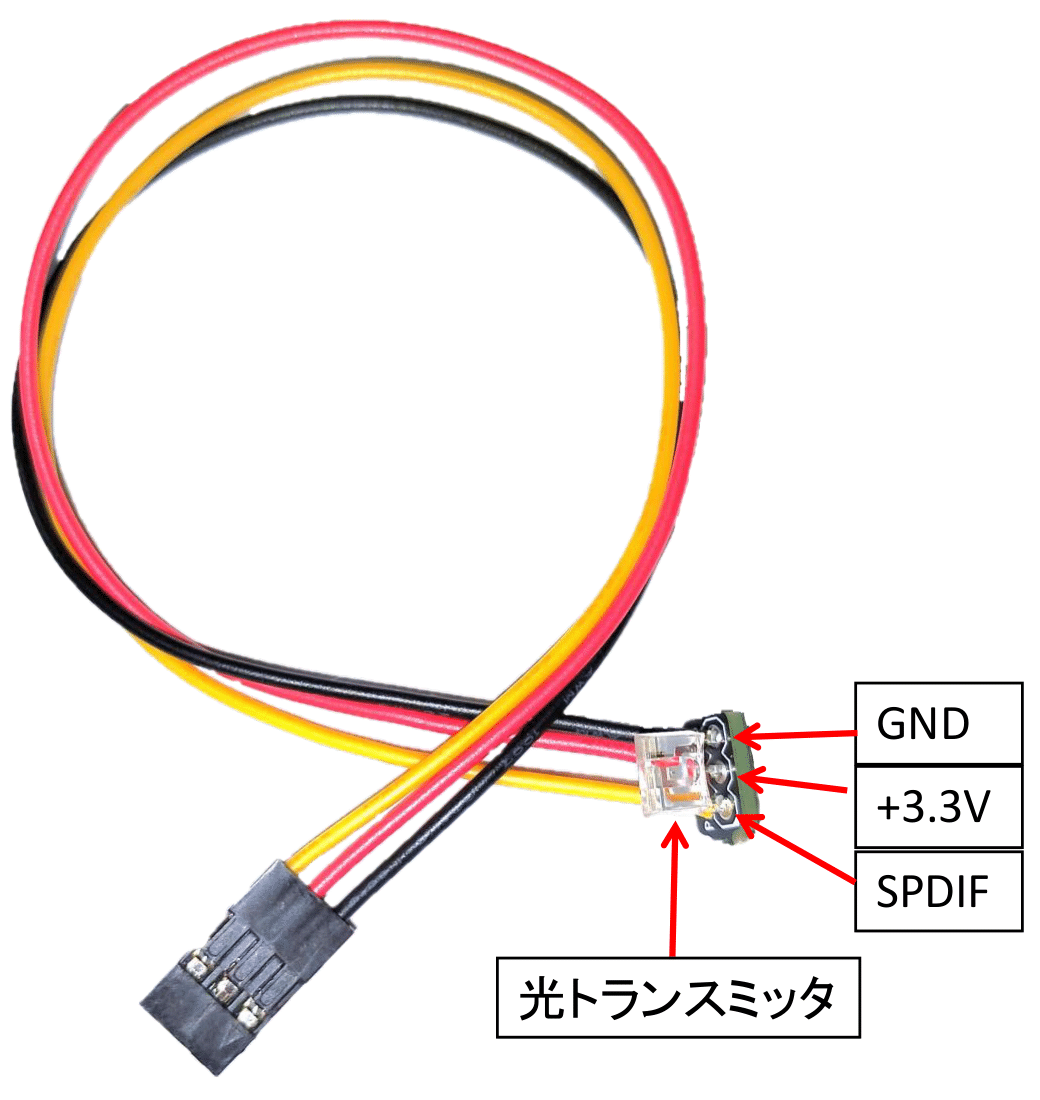

出力ケーブルsurface_output.png光トランスミッタは凹凸のある面が発光面です
※ケーブル色は異なる可能性があります
